Lugar de origen:
China
Nombre de la marca:
Hochiry
Certificación:
CE/ROHS/ISO9001/ANATEL
Número de modelo:
Cable de fribra óptica de ADSS
Éntrenos en contacto con

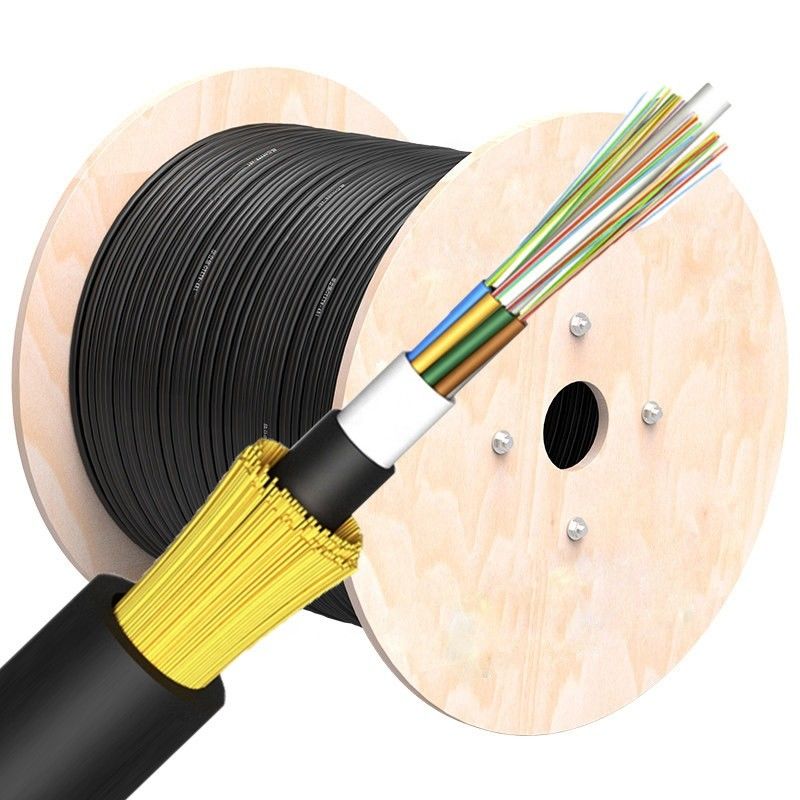

Chaqueta del doble PE de la fibra de ADSS Cabo Optica todo el cable de fribra óptica al aire libre aéreo autosuficiente dieléctrico del solo modo
Descripción:

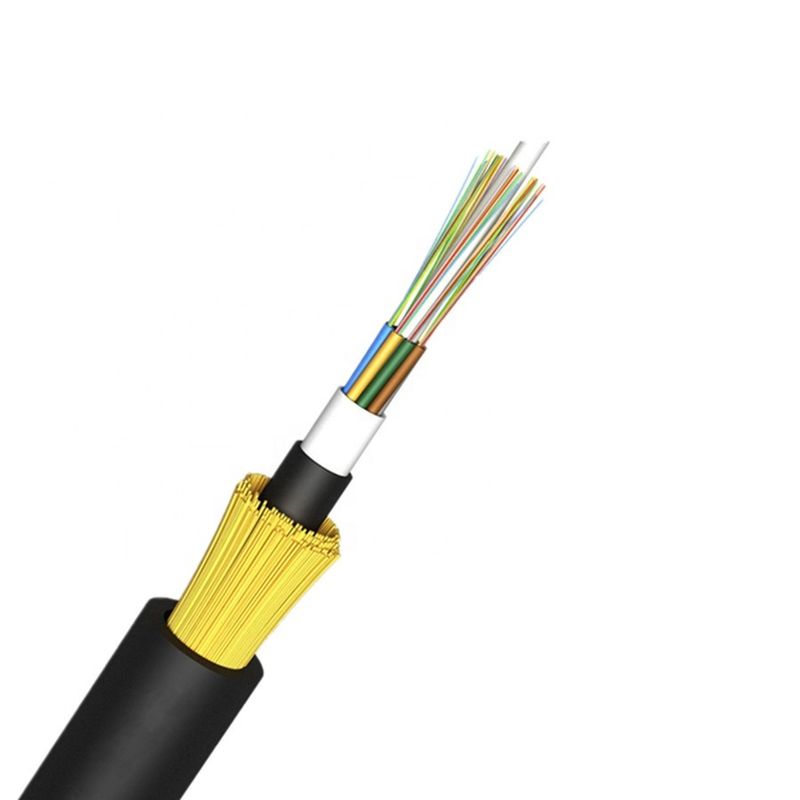

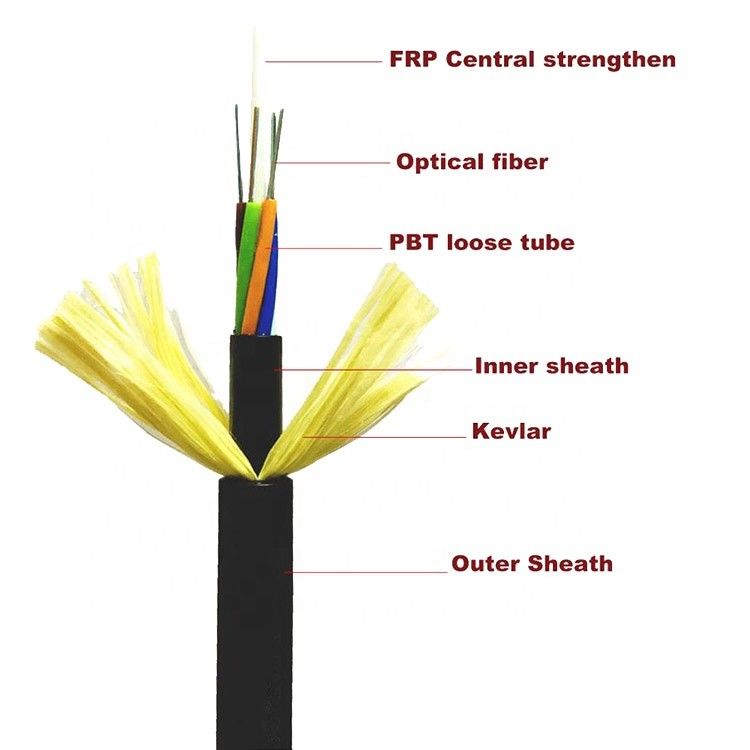

El cable de ADSS es flojamente estructura trenzada tubo. La fibra óptica es los 250µm, el tubo flojo se hace del alto plástico del módulo, que se llena del compuesto impermeable. En el centro del cable la base es un miembro de fuerza de FRP, el tubo flojo (y la cuerda de relleno) se tuerce alrededor de la base central del refuerzo para formar una base compacta y redonda del cable, y del hueco en la base del cable se llena de un agua que bloquea el llenador. El externo del cable es una envoltura interna del polietileno (PE), después torció el aramid de alta resistencia de la fuerza, el exterior es (EN) la envoltura externa de seguimiento eléctrica.
Características:
1. Diseño flojo del tubo: Funcionamiento y compatibilidad estables con todos los tipos comunes de la fibra
2. Autosuficiente: En vez del hilado de Aramid o del hilado de cristal, no hay alambre de la ayuda o de mensajero requerido.
&jacket 3.Track-resistant disponible: Para las líneas eléctricas 10KV y 35KV puede utilizar el polietileno (PE), para 110KN y la línea eléctrica 220KN, debe por la resistencia a la envoltura externa de la corrosión (EN).
4.Sutable para la instalación aérea de la uno mismo-ayuda
5. Pequeño diámetro del cable (adáptese para el mún clima), ligero, palmo del 100m, carga atada baja en torre.
6. Estructura del no metal, buen aislamiento, anti-trueno.
Uso:
La situación real de líneas eléctricas de arriba se toma en la consideración completa cuando se está diseñando el cable de ADSS. Para las líneas eléctricas de arriba debajo de 110kV, se aplica la envoltura externa del PE. PARA las líneas eléctricas iguales o sobre a 110kV, EN la envoltura externa se aplica. Dedique el diseño de cantidad del aramid y el proceso de encalladura puede satisfacer la demanda en diversos palmos.
Parámetros técnicos:
| Diámetro de Ref.outer | Ref.weight kg/km |
Tensión de Ref.daily max.working | Tensión de trabajo permisible máxima | Fuerza de la rotura | Miembro de fuerza CSA | Módulo de la elasticidad | Coeficiente de la extensión del calor | Palmo conveniente (Estándar del NESC, m) |
||||
| milímetro | Envoltura del PE | EN la envoltura | kN | kN | kN | milímetro2 | kN/mm2 | 10-6/k | B | C | D | |
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 | 1180 | 880 | 1180 | 900 |
