Lugar de origen:
China
Nombre de la marca:
Hochiry
Certificación:
CE ROHS FCC
Número de modelo:
ABS 1X4-PLC
Éntrenos en contacto con
El divisor planar del circuito de la onda luminosa (PLC) es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona para distribuir señales ópticas sede (CO) a las ubicaciones múltiples de la premisa.
Con las características tamaño pequeño, de amplia gama de la longitud de onda de funcionamiento, de la confiabilidad estable y de la buena uniformidad, es ampliamente utilizado en punto de PON, de ODN, de FTTX conectar entre el dispositivo de la terminación y sede para alcanzar el divisor de la señal.

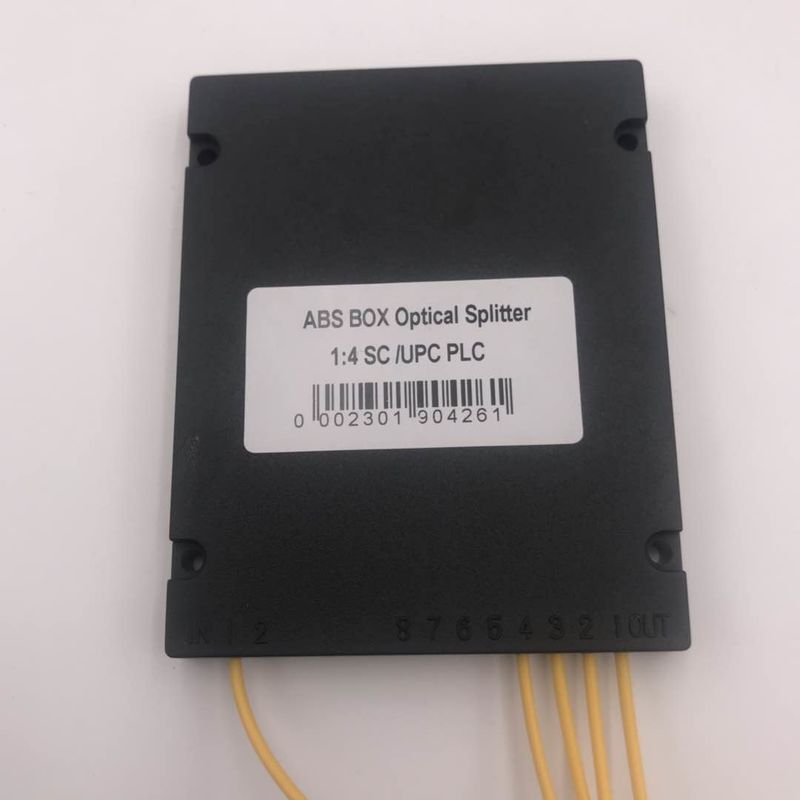

El divisor del PLC del casete del ABS es el más de uso general de las redes de PON. Proporciona la protección completa para los componentes y el cable ópticos internos, así como diseñado para la instalación conveniente y confiable, pero su volumen es relativamente grande. Se utiliza principalmente para los diversos productos de la conexión y de la distribución (caja de distribución al aire libre de la fibra) o los gabinetes de la red.
Especificación
| Especificaciones encajonadas del divisor de la fibra óptica del PLC del ABS | |||||||
| Nombre modelo | ABS 1X4-PLC | ||||||
| Longitud de onda (nanómetro) | 1260-1650 | ||||||
| Muestra libre | SÍ | ||||||
| Material | PVC; ABS | ||||||
| Diseño | OEM Y ODM | ||||||

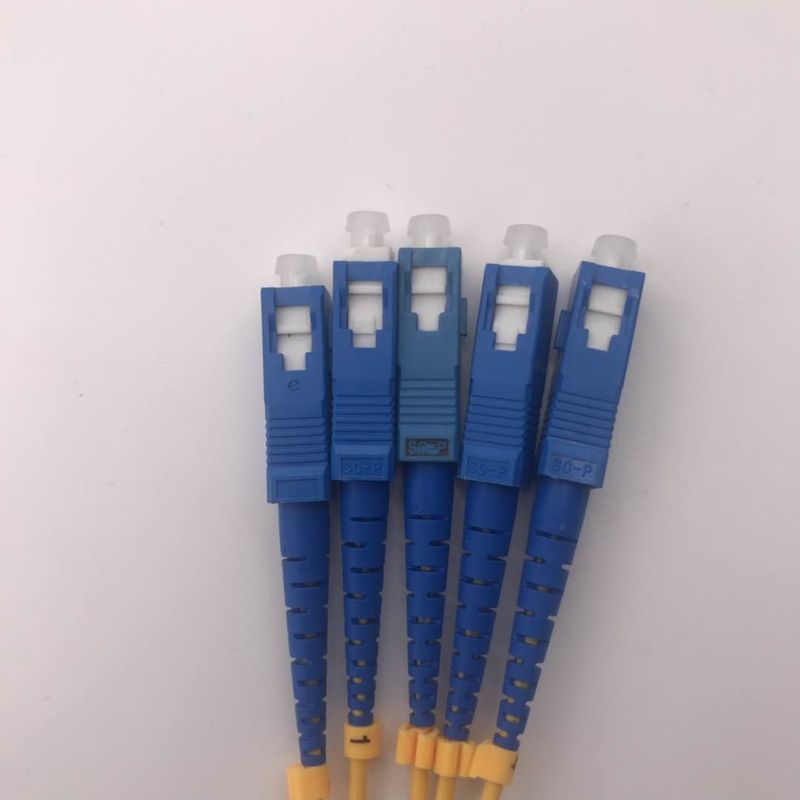

| Conectores | FC, SC, ST, LC, LC/APC, SC/APC, MU y FC/APC | ||||||
| los conectores de la fibra óptica están disponibles | |||||||
| Parámetros | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
| Pérdida de inserción (DB) | ≤4.2 | ≤7.4 | ≤10.7 | ≤13.9 | ≤17.2 | ≤21.5 | ≤24 |
| PDL (DB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| Uniformidad (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Pérdida de vuelta (DB) | ≥50 | ||||||
| Directividad (DB) | ≥55 | ||||||
| Gama de temperaturas (°C) | -40~+75 | ||||||
| Temperatura de almacenamiento (°C) | -40~+85 | ||||||
| NOTA: El parámetro antedicho está para el divisor con el conector, si sin el conector, pérdida de inserción reducirá por 0.2dB. | |||||||
Dimensión (milímetros)
| Divisor | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Tamaño del casete (milímetros) | 100×80×10 | 100×80×10 | 100×80×10 | 120x80x18 | 120x80x18 | 140×114×18 |
| Divisor | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Tamaño del casete (milímetros) | 100×80×10 | 100×80×10 | 100×80×10 | 120x80x18 | 120x80x18 | 140×114×18 |
Uso
1)Distribución de señal óptica
2)Comunicaciones de datos
3)Lan y sistema de CATV
4)Despliegue de FTTX
5)Red de FTTH
6)Redes ópticas pasivas (PON)
7)Sistema de medición y sistema del laser
8)Sistemas de DWDM y de CWDM
