Lugar de origen:
China
Nombre de la marca:
Hochiry
Certificación:
CE/ROHS/ISO9001/ANATEL
Número de modelo:
Cable de la fibra óptica de GYTS
Éntrenos en contacto con

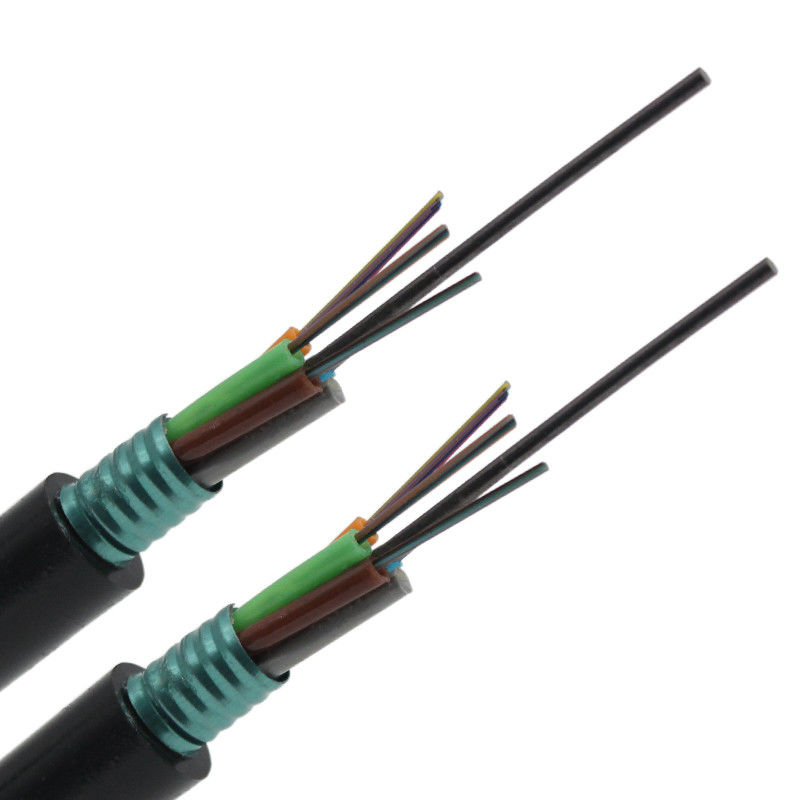

alambres aéreos del cable de fribra óptica del conducto subterráneo al aire libre acorazado del tubo de 12 24 48 fibras flojamente
Descripción:
Las fibras, los 250μm, se colocan en un tubo flojo hecho de un alto plástico del módulo. Los tubos se llenan de un compuesto de relleno hidrófugo. El tubo se envuelve con una capa de PSP longitudinalmente. Entre el PSP y el tubo flojo el material de agua-bloqueo se aplica para guardar el acuerdo del cable y hermético. Dos alambres de acero paralelos se colocan en los dos lados de la cinta de acero. El cable se termina con una envoltura del polietileno (PE).
Características:
El cable de GYTS cumple con YD/T estándar 901-2001as bien como IEC 60794-1.
Buen funcionamiento mecánico y de la temperatura
Tubo de alta resistencia de los looes que es hidrólisis resistente
Compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
Machaque la resistencia y la flexibilidad
Se toman las medidas siguientes para asegurar el cable hermético:
La sola fibra reforzó el plástico como el miembro de fuerza central
Compuesto flojo del relleno del tubo
relleno de la base del cable del 100%
Uso:
Telecomunicaciones de larga distancia, LAN en área de alto voltaje o acceso a la red de las telecomunicaciones
Especialmente para el sistema de transmisión de poder. áreas excesivas del trueno y alta interferencia electromágnetica.
Métodos recomendados de los layings
Área de alto voltaje, aérea
Ventajas:
1. Dispersión y atenuación bajas.
2. diseño apropiado, control exacto para exceso de la longitud de la fibra y proceso que trenza distinto rendir el mecánico excelente del cable y
características ambientales.
3. capacidad del Anti-electromagnetismo.
4. pequeño diámetro del cable, peso ligero del cable, instalar fácil.
Funcionamiento:
Atenuación máxima: 0.35dB @ fibra de 1310nm y de los 0.21dB/Km @1550nm: G652D
Instalación: Conveniente para aéreo o el conducto
Uso: Apliqúese al sistema de comunicación de larga distancia, al sistema de la red de área local y sistema a red del suscriptor
Temperatura de funcionamiento: -40°C~+70°C
Permisson dobló parásitos atmosféricos del radio: 10 veces O.D.
Dinámico: 20 veces O.D.
Parámetros técnicos:
| Tipo de cable | Cuenta de la fibra | Tubos | Llenadores | Diámetro del cable | Peso del cable | Resistencia a la tensión | Resistencia del agolpamiento | Radio de doblez |
| Largo/a corto plazo | Largo/a corto plazo | Estático/dinámico | ||||||
| milímetro | Kg/km | N | N/100mm | milímetro | ||||
| GYTS-2~6 | 2~6 | 1 | 4 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-8~12 | 8~12 | 2 | 3 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-14~18 | 14~18 | 3 | 2 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-20~24 | 20~24 | 4 | 1 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-26~30 | 26~30 | 5 | 0 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-32~36 | 32~36 | 6 | 0 | 10,6 | 129 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-38~48 | 38~48 | 4 | 1 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-50~60 | 50~60 | 5 | 0 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-62~72 | 62~72 | 6 | 0 | 12 | 159 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-74~84 | 74~84 | 7 | 1 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-86~96 | 86~96 | 8 | 0 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-98~108 | 98~108 | 9 | 1 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-110~120 | 110~120 | 10 | 0 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-122~132 | 122~132 | 11 | 1 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-134~144 | 134~144 | 12 | 0 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
|
Gama de temperaturas
|
|
|
Temporeros del transporte/del almacenamiento
|
-40℃~+70℃
|
|
Temporeros de la instalación
|
-30℃~+50℃
|
|
Temporeros de la operación
|
-40℃~+70℃
|
|

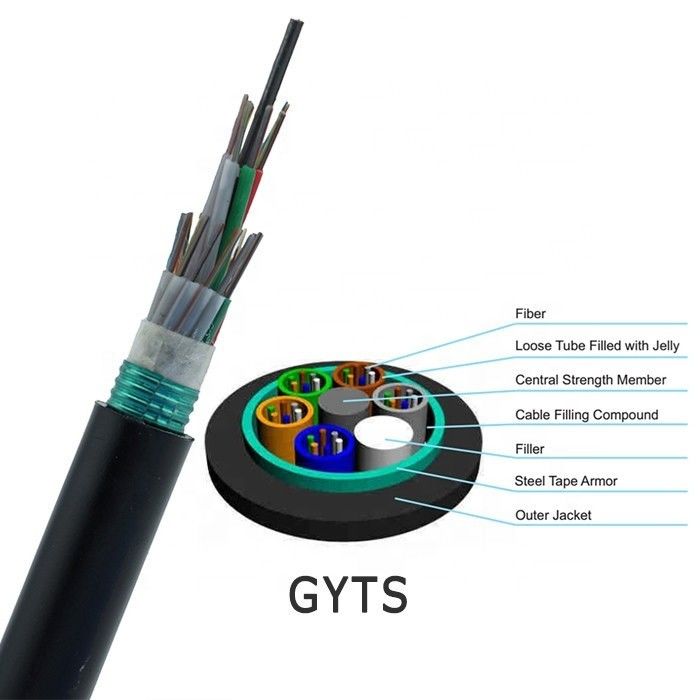

Características estructurales
|
|
|
Cuenta de la fibra
|
2~288
|
|
Tubo flojo
|
Fibra coloreada en el tubo flojo de PBT, llenado del gel de la fibra
|
|
Miembro de fuerza
|
Dos alambres de acero paralelos
|
|
Cinta acanalada del acero-plástico
|
Asegura la capacidad de resistencia agradable de la presión a prueba de humedad y lateral del cable
|
|
Envoltura
|
Polietileno (PE)
|
Paquete y entrega
