Lugar de origen:
China
Nombre de la marca:
Hochiry
Certificación:
TUV
Número de modelo:
PV1500
Éntrenos en contacto con

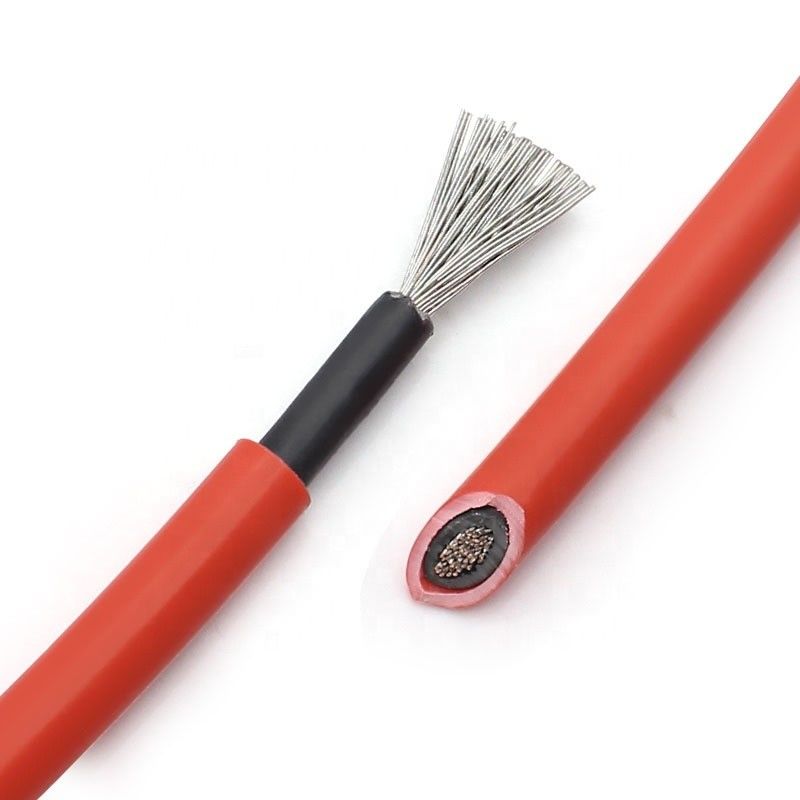

El cable del panel solar de PV1-F es un cable especial usado para los módulos fotovoltaicos solares en el sistema. Tiene las características de la resistencia a las inclemencias del tiempo, de la resistencia da alta temperatura, y de la resistencia de fricción. Tiene una vida de servicio larga y conductores de cobre estañados libre de oxígeno de alta calidad. Para asegurar el efecto conductor superior, los materiales de aislamiento de alto rendimiento y los materiales de la envoltura después de que la interconexión de la radiación por un acelerador de electrón de alta energía tenga el aislamiento confiable y propiedades mecánicas.
Cable fotovoltaico de PV1-F
El cable de PV1-F es los módulos solares fotovoltaicos en un sistema de cable especial, que es impermeable, temperatura alta, abrasión y otras características. Y teniendo una larga vida, el conductor de alta calidad del cobre sin oxígeno estañó para asegurar el efecto conductor superior, el material de aislamiento de alto rendimiento y el material de la envoltura después de la interconexión de la radiación por el acelerador de electrón de alta energía juegan un funcionamiento aislador confiable y funcionamiento mecánico
Cable fotovoltaico H1Z2Z2-K
H1Z2Z2-K, cable fotovoltaico de 1500V DC se utiliza en el sistema nominal de la producción de energía fotovoltaica del voltaje de 1.5KV DC entre el conductor y el conductor, y el conductor y la tierra. Es un producto actualizado en base del cable fotovoltaico original de PV1-F-06/1KV. Mejore el efecto antienvejecedor.
Detalles fotovoltaicos del producto del cable de PV1-F
| Modelo: | PV1-F | Diámetro externo del conductor trenzado: | 2.60m m |
| Estándar del uso: | 2 PfG 1169/08.2007 | Grueso nominal del aislamiento: | 0.8m m |
| Material del conductor: | El IEC 60228, categoría 5 trenzó el alambre de cobre estañado | Grueso nominal de la envoltura: | 0.9m m |
| Material de aislamiento: | La irradiación reticuló la poliolefina ignífuga halógeno-libre del bajo-humo | Diámetro externo del alambre acabado: | 6.1±0.1m m |
| Material de la envoltura: | la radiación reticuló la poliolefina ignífuga halógeno-libre del bajo-humo | Resistencia del conductor (20ºC): | ≤5.09Ω/km |
| Corte transversal nominal: | 4mm2 6mm2 | ºC de la temperatura del ambiente de trabajo: | -40~+90 |
| capacidad de carga actual: | 5 altos | Una temperatura más alta del conductor: | +120ºC |
| Número de corazones: | 1 | Refiérase a la temperatura permisible del cortocircuito: | 200ºC5S |
| Estructura del conductor: | NO./mm 56/0.30 | Voltaje clasificado: | DC: 1.8kv CA U. /U: 0.6/1kv |
Resistencia superficial de la envoltura
La resistencia superficial de la envoltura de cable acabada no debe ser menos que 109Ω.
Características de producto fotovoltaicas del cable de PV1-F:
Funcionamiento fotovoltaico del cable de PV1-F
1. Resistencia de DC
La resistencia de DC de la base conductora del cable acabado no está más los de 5.09Ω/km en 20ºC.
2. Prueba del voltaje de la inmersión
El cable acabado (los 20m) no avería después de ser sumergida en el agua del ºC (20±5) para 1h después de la prueba del voltaje 5min (CA 6.5kV o DC 15kV).
3. El largo plazo soporta el voltaje de DC
La muestra es los 5m largos y puestos en el ºC (85±2) el agua destilada que contiene el cloruro sódico del 3% (NaCl) para (240±2) h, y los dos extremos se exponen a la superficie del agua para los 30cm. Aplique un voltaje de DC 0.9kV entre la base del alambre y el agua (la base conductora del alambre está conectada con el electrodo positivo, y el agua está conectada con el electrodo negativo). Después de sacar la muestra, realice una prueba del voltaje de la inmersión del agua. El voltaje de la prueba es la CA 1kV, y no se requiere ninguna avería.
4. Resistencia de aislamiento
La resistencia de aislamiento del cable acabado en 20ºC no es menos que 1014Ω·cm,
La resistencia de aislamiento del cable acabado en 90ºC no es menos que 1011Ω·cm.
|
Superficie transversal nominal
|
mm2
|
1,5
|
2,5
|
4,0
|
6,0
|
10
|
16
|
25
|
35
|
|
Tipo del conductor
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
Diámetro nominal del conductor
|
milímetro
|
1,58
|
2,04
|
2,59
|
3,17
|
4,07
|
5,22
|
6,51
|
7,71
|
|
Grueso nominal del aislamiento
|
milímetro
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,9
|
0,9
|
|
Grueso nominal de la envoltura
|
milímetro
|
0,8
|
0,8
|
0,8
|
0,8
|
0,8
|
0,9
|
1,0
|
1,1
|
|
Límite superior del diámetro externo medio
|
milímetro
|
5,4
|
5,9
|
6,6
|
7,4
|
8,8
|
10,1
|
12,5
|
14,0
|
|
Peso nominal
|
kg/km
|
52
|
67
|
87
|
113
|
178
|
254
|
363
|
473
|
