Lugar de origen:
China
Nombre de la marca:
Hochiry
Certificación:
TUV
Número de modelo:
PV1000
Éntrenos en contacto con

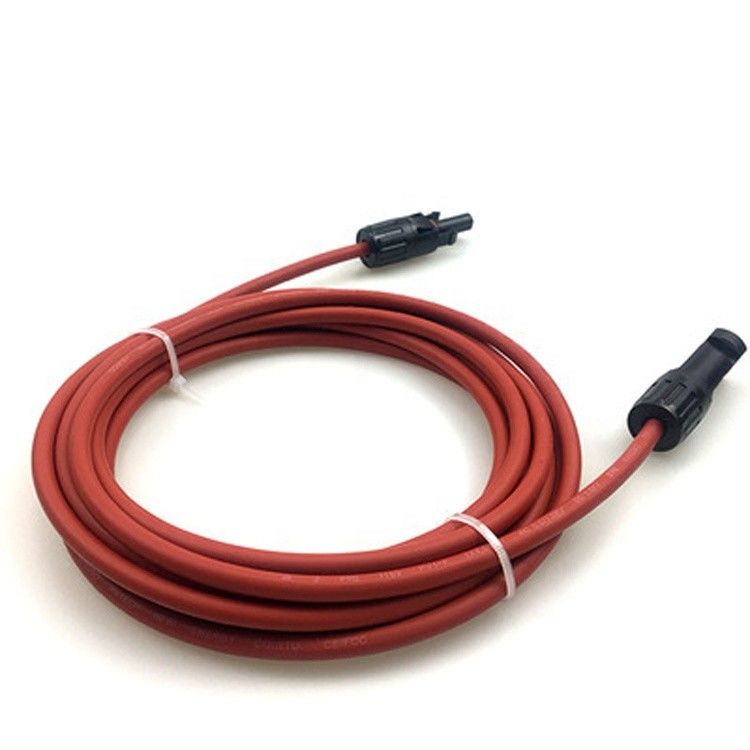

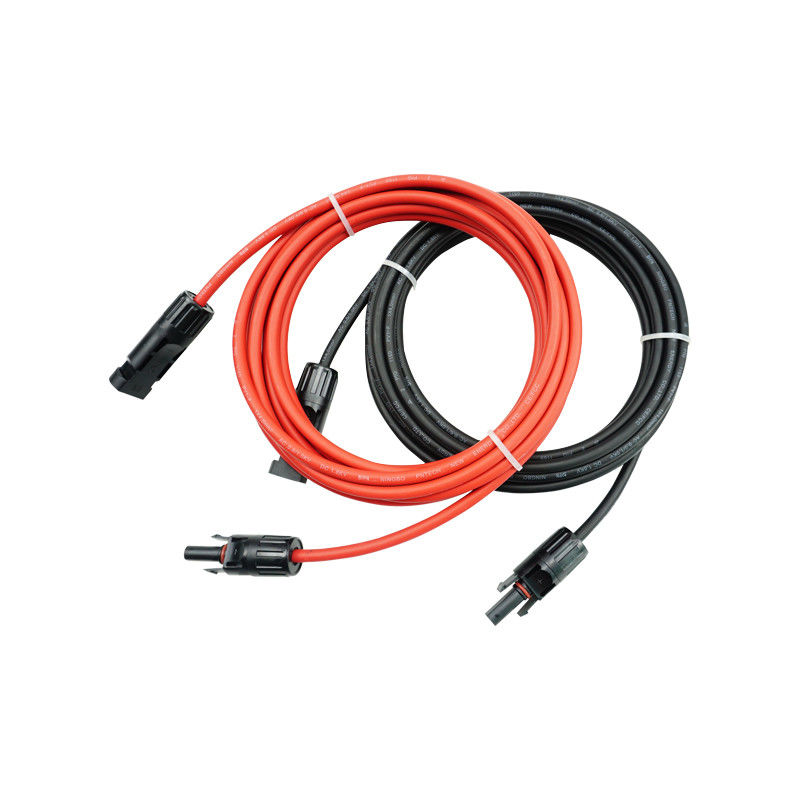

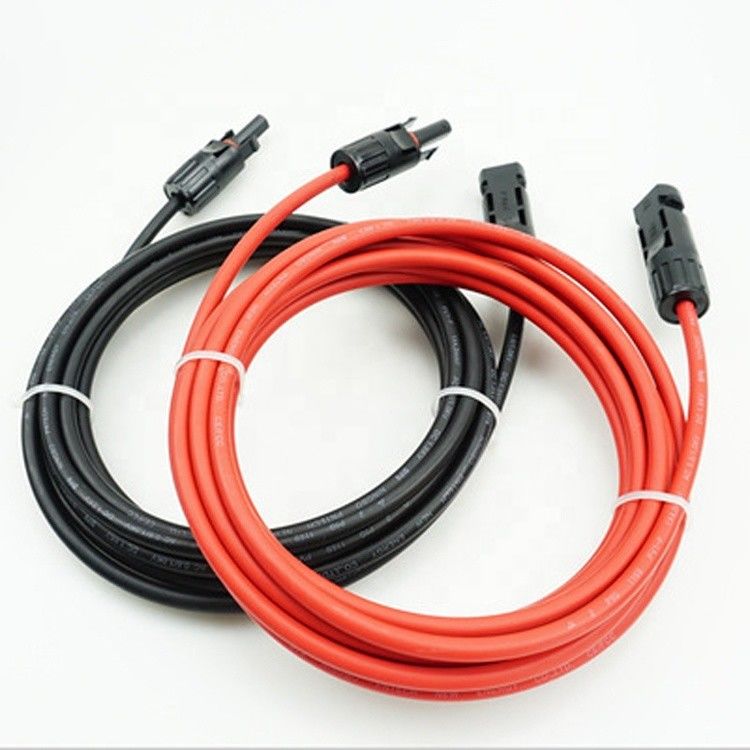

Alambre solar resistente al fuego del cable de DC picovoltio de la mayor nivel de los cables PV-1X4mm2
Descripción resistente al fuego de la mayor nivel de los cables PV-1X4mm2:
A. Application: El aislamiento doble, cruz del electrón-haz ligó los cables para la central eléctrica photovotaic.
Construcción: Cobre estañado, acordando toVDE0295/IEC60228, Class5
B. propiedades de material/estándares:
1. Funcionamiento resistente al fuego: IEC60332-1.
2. Emisión de humo: IEC61034; EN50268-2
3. Carga baja del fuego: DIN51900
4. Aprobaciones: TUV2PfG 1169/08.2007 PV1-F.
5. Estándares del uso: UNE211 23; UNE20.460-5-52, UTE C 32-502
Datos técnicos resistentes al fuego de la mayor nivel de los cables PV-1X4mm2:
1. Voltaje nominal: CA de U0/U=600/1000V, 1000/1800V DC;
2. Voltaje de la prueba: 6500V, 50Hz, 5Min.
3. Grado de la temperatura: 45oC para arriba a +125oC, -40oF para arriba a +257oF, temperatura ambiente: 25years (TUV) -40oC para arriba a +90oC, -40oF para arriba a +194oF. temperatura máxima del cortocircuito: 280oC, +536oF.
5. Radio de doblez: Installation>4X fijado de vez en cuando moved>5X
Especificación resistente al fuego de la mayor nivel de los cables PV-1X4mm2:
| Construcción | Construcción del conductor. | Conductor | Externo | Máximo de la resistencia. | Capacidad que cuida actual | ||||
| nxmm2 | n/m | milímetro | milímetro | Ω/Km | |||||
| 1X1.5 | 30/0.25 | 1,58 | 4,90 | 13,30 | 30 | ||||
| 1x2.5 | 50/0.25 | 2,02 | 5,45 | 7,98 | 41 | ||||
| 1x4 | 56/0.3 | 2,30 | 6,10 | 4,75 | 55 | ||||
| 1x6 | 84/0.3 | 3,42 | 7,20 | 3,39 | 70 | ||||
| 1x10.0 | 142/0.3 | 4,56 | 9,00 | 1,95 | 98 | ||||
| 1x16.0 | 228/0.3 | 5,60 | 10,20 | 1,24 | 132 | ||||
| 1x25.0 | 361/0.3 | 6,95 | 12,00 | 0,795 | 176 | ||||
| 1x35.0 | 525/0.3 | 8,74 | 13,80 | 0,565 | 218 | ||||
| 1x50.0 | 720/0.3 | 9,20 | 14,80 | 0,393 | 280 | ||||
| 1x70.0 | 988/0.3 | 11,00 | 16,90 | 0,277 | 350 | ||||
| 1x95.0 | 1349/0.3 | 12,50 | 18,70 | 0,21 | 410 | ||||
| 1x120.0 | 1691/0.3 | 14,20 | 20,70 | 0,164 | 480 | ||||
conductor de cobre solar Specification del cable de 2x4mm2 picovoltio:
| Construcción | Conductor Construction | Grueso del aislamiento | Grueso de la envoltura | Ø externo | Máximo de la resistencia. | Capacidad que cuida actual | Peso aproximado |
| ² del n×mm | n/m | milímetro | milímetro | milímetro | Ω/Km | Kg/Km | |
| 2×1.5 | 30/0.25 | 0,7 | 0,8 | 8.3±0.2 | 13,3 | 30 | 7,2 |
| 2×2.5 | 50/0.25 | 0,7 | 0,8 | 9.2±0.2 | 7,98 | 41 | 9,4 |
| 2×4.0 | 56/0.3 | 0,7 | 0,8 | 12.0±0.2 | 4,75 | 55 | 14,2 |
| 2×6.0 | 84/0.30 | 0,8 | 0,9 | 13.5±0.2 | 3,39 | 70 | 20 |
| 2×10.0 | 142/0.30 | 0,9 | 1,1 | 17.6±0.2 | 1,95 | 98 | 29 |
| 2×16.0 | 228/0.30 | 1,1 | 1,1 | 19.8±0.2 | 1,24 | 132 | 43 |
